91超碰在线,黄色正能量网站,www天堂在线

如何區(qū)分熱處理件和沒有熱處理的工件，一招鮮吃天下！

發(fā)布時間：2016-10-13 瀏覽：6179次

1、怎樣區(qū)分熱處理件和沒有熱處理的工件？

問題補充：工人不小心把一個未經(jīng)熱處理的生件和一批調(diào)試好的經(jīng)過熱處理的工件混在一起，現(xiàn)在如何把他們區(qū)分開來，不要切割工件看金相啊，那樣會破壞產(chǎn)品，要急著發(fā)貨？熱處理工藝 30Cr 經(jīng)正火、再淬火、然后回火，生件是鑄件未經(jīng)熱處理。兩者都經(jīng)過了拋丸處理顏變色分不出來了，還有硬度都是在 35-45 之間了，靠硬度無法區(qū)分。如果也不能通過硬度和熱處理氧化色來判別。我建議你通過敲擊聲音來辨別。鑄件和淬火＋回火態(tài)工件金相組織不同，內(nèi)耗有差異，通過輕輕敲擊，可能能分辨。

2、H13模具鋼如何熱處理硬度才能達到58℃？

進行1050~1100℃加熱淬火，油淬，可以達到要求，但一般熱作模具是不要求這么高的硬度的，這么高的硬度性能會很差，不好用，一般在HRC46~50性能好、耐用。

3、模具熱處理過后表面用什么洗白？

問題補充：我是開模具拋光店的，一般模具都用油石先打過再拿去滲氮，滲氮回來又要用油石把那一層黑的擦白，再拋光很麻煩，不擦白打不出鏡面來，材料有H13 的，有進口的好多種，如果有藥水能洗白的話，就可以直接拋光了。

（1）可以用不銹鋼酸洗液，或者鹽酸清洗。噴砂處理也可以。磨床磨的話費用高，而且加工量大，有可能使尺寸不達標(biāo)的。鹽酸洗不掉的話，估計您用的是高鉻的模具鋼？是D2還是 H13？高鉻模具鋼的氧化層比較難洗掉。用不銹鋼酸洗液應(yīng)該可以，磨具商店或者不銹鋼商店都有賣的。

（2）你們沒有不銹鋼酸洗膏嗎？那種可以。H13這類含鉻比較高的模具鋼，氧化層是難以用鹽酸洗掉的。還有一個辦法，我自己也在用。你們的模具既然已經(jīng)油石磨過，表面就是比較光滑的。實際上，可以先只用粗的油石打磨，或者用砂帶打磨，之后就去熱處理。回來之后再用細油石打磨。而我用的辦法是，用纖維輪先打磨，就可以有效的把黑皮去除，再研磨拋光。或者噴砂，用800 目的碳化硼做一遍噴砂試試，應(yīng)該就能夠去除黑皮，還不需要化太多功夫重磨。

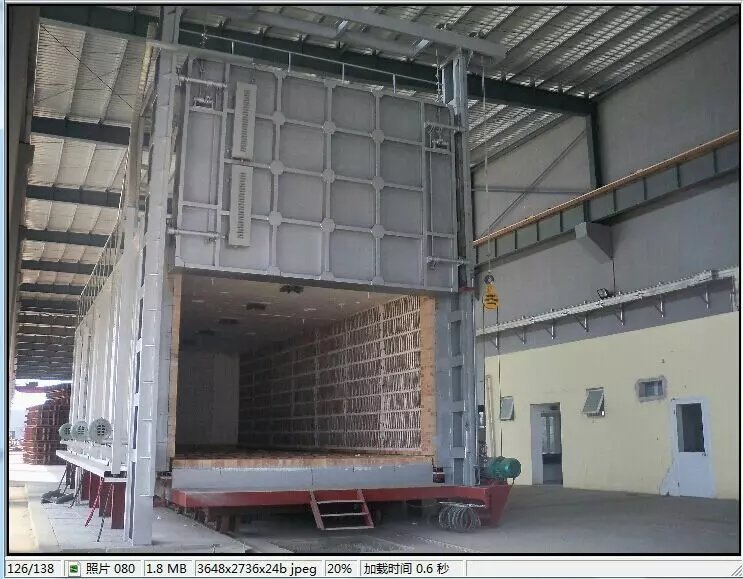

psbe

4、熱處理廠對金屬是怎么熱處理的？

熱處理廠的設(shè)備非常多，爐子大概有箱式爐，井式爐，箱式爐用的***多，很多熱處理都可以在這里面處理，比如退火，正火和淬火的加熱過程，回火這些常見的熱處理。

其實就是一個用電加熱的爐子，先將爐子升溫到預(yù)定溫度，然后把工件丟進去，等待一段時間到預(yù)定溫度，然后保溫一段時間，然后取出，或者在爐子里一起冷卻，井式爐一般是作為滲碳處理設(shè)備，是一個埋到地下的爐子，工件放進去之后，密封，然后往爐子里面滴入一些富碳液體，比如煤油或則甲醇，然后在高溫下這些液體分解成碳原子滲入工件表面。

淬火池是淬火的場所，就是一個池子，里面有水溶液或者是油，就是箱式爐出來的工件淬火的冷卻的地方，一般就是直接丟進去，然后等一段時間撈出來。還有其他的一些設(shè)備，比如高頻機，就是一個可以將 50 赫茲的工頻電變成一個200K 赫茲電流的超大功率的設(shè)備，比如常見的有 200 千瓦的***大功率，然后用一個內(nèi)部通冷卻水的銅管做的線圈放在工件的外面，一般幾十毫米的工件，幾秒種到十幾秒的時候你就看到工件表面變紅，表面溫度到預(yù)定值的時候，然后有一個水套升上來噴淬火液到工件表面，完成淬火過程。常見的就這些了。

5、我們***近的 Cr12 或 Cr12MoV 的材料熱處理和裂了幾次了，為什么？

五金模具上的***好將零件尺寸、形狀及熱處理要求，和你們采取的熱處理工藝曲線告之，否則很難講。這兩種鋼是一類，屬高碳高鉻萊氏體鋼，本身就有冷裂傾向。熱處理工藝也較復(fù)雜。

下面在沒有上述資料的情況下談些我的經(jīng)驗： 950-1000C 淬火,油冷,HRC>58. 為獲得熱硬性和高的耐磨性,淬火溫度增高至 1115-1130C,油冷。細薄的可空冷,為了減少變形也在 400-450C 鹽液冷卻。不要在 300-375C 回火,會降低工具的韌性，出現(xiàn)回火脆性，另外淬后立即回火。高于 1100C 淬火的,在520C 回火 2-3 次。請注意過高的淬火溫度會有脫碳的傾向，為此可在淬火前進行預(yù)先熱處理--球化退火。

6、熱處理中的過燒是什么意思？

超過規(guī)定加熱溫度，致使晶粒長大，各項力學(xué)性能變壞如脆性變大，韌性下降，容易變形和開裂等等，控制好加熱溫度可以避免過燒。指鋼在固液相線的溫度范圍內(nèi)的某一個溫度以上加熱時，奧氏體晶界發(fā)生了化學(xué) 成分變化，局部或整個晶界出現(xiàn)燒熔現(xiàn)象。此時晶界上會富集 S,P等化合物，導(dǎo)致晶界結(jié)合力降低，機械性能嚴(yán)重惡化。過燒后鋼材不能通過熱處理或加工方法補救。

工業(yè)爐 (1)
